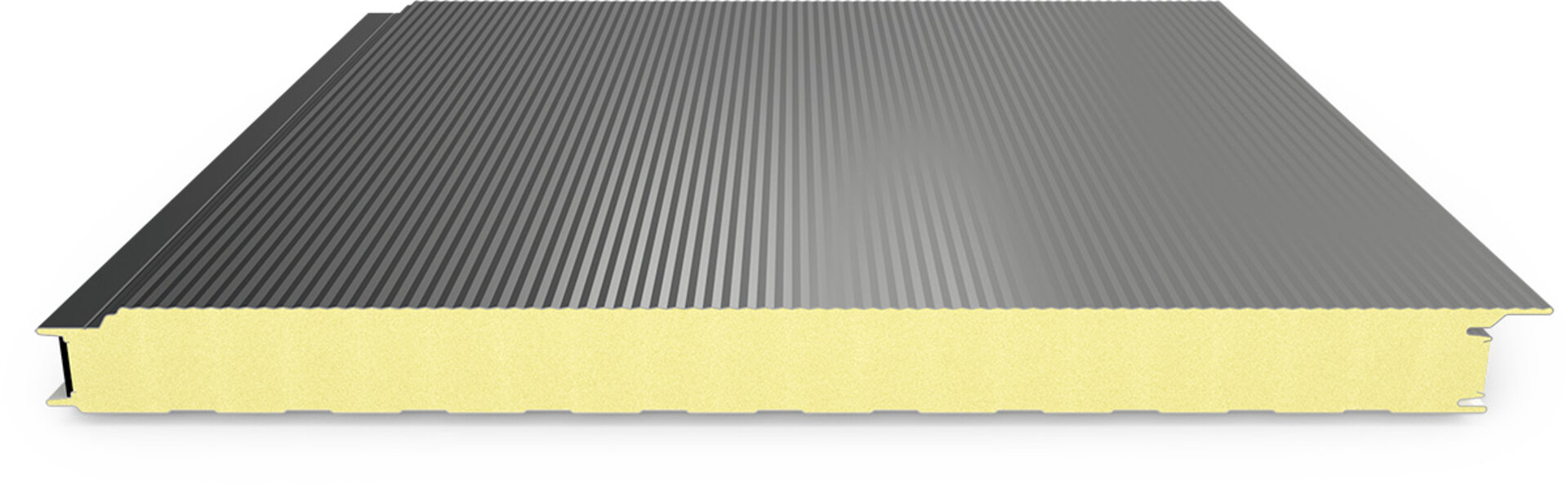

Sandwichpaneel Wand

PIR-Paneel Typ 2003

Sandwichpaneel Wand

verdeckt befestigt

Sandwichpaneel Wand PIR-Paneel Typ 2003
Sandwichpaneel Wand PIR-Paneel Typ 2003
A-Seite
B-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
A-Seite
B-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • große Auswahl an Oberflächenprofilierungen und Farben
  • kombinierbar mit MiWo-Paneelen
  • Zulassung als Carrier-Paneel
Hersteller:

Technische Daten

Kerndicke d mm 60 80 100 120 140 160
Dämmkern Typ PIR-Hartschaum
Paneelgewicht kg/m² 12,40 13,10 13,90 14,60 15,30 16,10
U-Wert* (nach EN 14509) W/(m²K) 0,390 0,290 0,230 0,180 0,150 0,130
Max. Anzahl je Paket Stk. 16 12 10 8 7 6
Blechstärke Außen mm 0,63 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,50 Standard – 0,40 / 0,63 / 0,75 auf Anfrage
Raumgewicht kg/m³ 38
max. Paketgewicht kg 2.500 3.000 3.000 3.000 3.000 3.000
max. Herstellungslänge m 21,50
min. Herstellungslänge mm 200**
Schutzfolie Seite A+B
Baubreite mm 1.000
Schalldämmung Rw db ca. 25
Brandverhalten Kl. B-s2, d0
FM-Zertifizierung nach FM Approval (4880, 4881)
Stahlgüte   S-320 GD + Z275 bzw. S-350 GD + Z275 (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Gelistet im DGNB Navigator für nachhaltiges Bauen   Registrierungscode: SEA4L6
Zulassung   Z-10.4-913
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
G - Gesickt Nein Ja Nein Nein
LD2 - Microprofiliert Ja Nein Nein Nein
R - 9 Rillen Nein Nein Nein Ja
G - Gesickt
LD2 - Microprofiliert
R - 9 Rillen

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
