Sandwichpaneel Wand / Decke

MiWo-Paneel Typ AFP eco

Sandwichpaneel Wand / Decke

sichtbar befestigt

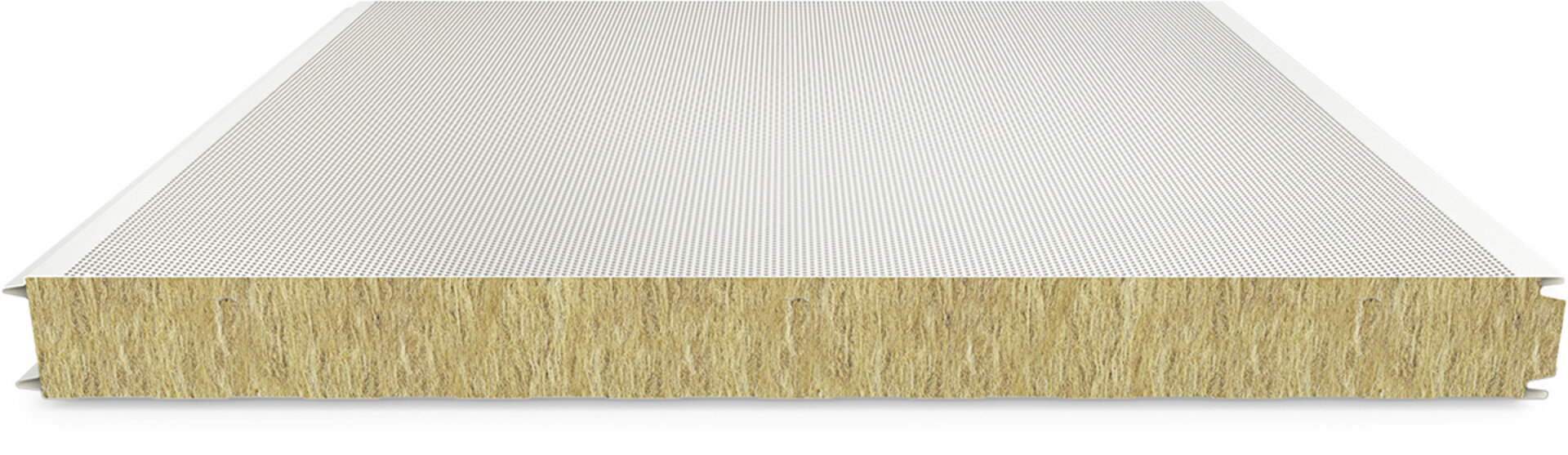

Sandwichpaneel Wand / Decke MiWo-Paneel Typ AFP eco
Sandwichpaneel Wand / Decke MiWo-Paneel Typ AFP eco
B-Seite
A-Seite
360°-Ansicht wird geladen...
*Sonderfarbe
(Darstellung nur beispielhaft)
?
B-Seite
A-Seite

Darstellung

Baubreite

Beschichtung und Farbe ?

  • sehr guter Schallschutz für die Innenanwendung
  • Lochung einseitig oder beidseitig mit eingelegtem Rieselschutz möglich
  • wirtschaftlich durch 90 kg/m³ Raumgewicht des Dämmkerns
Hersteller:

Technische Daten

Kerndicke d mm 60*** 80*** 100*** 120*** 140*** 170*** 200*** 240***
Dämmkern Typ Mineralwolle
Paneelgewicht kg/m² 13,20 15,00 16,80 18,60 20,40 23,10 25,80 29,40
U-Wert* (nach EN 14509) W/(m²K) 0,648 0,482 0,386 0,322 0,276 0,228 0,194 0,162
Max. Anzahl je Paket Stk. 18 14 11 9 8 7 6 5
Blechstärke Außen mm 0,60 Standard – 0,50 / 0,75 auf Anfrage
Blechstärke Innen mm 0,50 Standard – 0,40 / 0,60 / 0,75 auf Anfrage
Raumgewicht kg/m³ 90
max. Paketgewicht kg 2.500
max. Herstellungslänge m 16,00
min. Herstellungslänge mm 300**
Schutzfolie Seite A+B
Baubreite mm 1.150
Schalldämmung Rw db ca. 34
Brandverhalten Kl. A2-s1, d0
Stahlgüte   S-320 GD + Z275 (oder gleichwertig)
Nachhaltigkeit   gemäß IFBS Umwelt-Produktdeklaration nach ISO 14025 und EN 15804
Zulassung
Normierung und Toleranzen   nach EN 14509
* U-Wert nach DIN EN14509 unter Berücksichtigung der Fugenverluste   ** Unter 2,0 m fallen Kurzlängenzuschläge an    *** keine Zulassung

Oberflächenprofilierung

  Standard Optional
Verfügbare Linierungen Außen Innen Außen Innen
Eben gelocht Nein Ja Ja Nein
Liniert Ja Nein Nein Nein
Eben gelocht
Liniert
Kombinationsmöglichkeit PIR-/MiWo-Paneele:
Die Kombination von PIR-Paneelen zu MiWo-Paneelen ist über den Längsstoß möglich; eine Kombination zwischen PIR/MiWo im Querstoß ist dagegen nicht umsetzbar.

Für die Inhalte der Text- oder Bilderläuterungen, der Tabellen oder statischen Werte, insbesondere für die Richtigkeit der Maße, Gewichte und statischen Werte übernehmen wir keine Gewähr.
